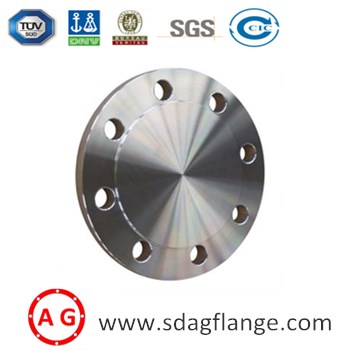

Khi chọn mặt bích mù cho hệ thống đường ống của bạn, việc hiểu các tiêu chuẩn ngành liên quan là rất quan trọng để đảm bảo an toàn, tương thích và hiệu suất lâu dài. Là thành phần chính được sử dụng để bịt kín phần cuối của đường ống hoặc bình chứa, mặt bích mù phải đáp ứng các thông số kỹ thuật nghiêm ngặt để xử lý các điều kiện áp suất, nhiệt độ và môi trường. Dưới đây, chúng tôi chia nhỏ các tiêu chuẩn và thông số thiết yếu để xác định mặt bích mù chất lượng cao.
Mặt bích mù được sản xuất theo tiêu chuẩn được quốc tế công nhận để đảm bảo tính đồng nhất và độ tin cậy. Các tiêu chuẩn được áp dụng rộng rãi nhất bao gồm:
ASME B16.5: Tiêu chuẩn này bao gồm các kích thước, dung sai và xếp hạng nhiệt độ áp suất cho mặt bích ống, bao gồm cả mặt bích mù, với kích thước lên tới 24 inch.
ASME B16.47: Áp dụng cho mặt bích mù lớn hơn (trên 24 inch), tiêu chuẩn này quy định các yêu cầu đối với mặt bích loại A và B.
ASTM A105/A105M: Đặc điểm kỹ thuật vật liệu tiêu chuẩn cho các bộ phận bằng thép cacbon được sử dụng trongmặt bích mù.
EN 1092-1: Tiêu chuẩn Châu Âu về mặt bích, cung cấp định nghĩa, loại và kích thước.
MSS SP-44: Tập trung vào mặt bích đường ống thép, bao gồm cả loại mặt bích, dành cho các ứng dụng áp suất cao.
Các tiêu chuẩn này đảm bảo rằng mọi mặt bích mù đều được sản xuất với chất lượng và đặc tính hiệu suất nhất quán.
Khi đánh giá mặt bích mù, hãy xem xét các thông số sau để đảm bảo nó đáp ứng yêu cầu dự án của bạn:
Lớp vật liệu:
Thép cacbon: ASTM A105, A350 LF2
Thép không gỉ: ASTM A182 F304, F316
Thép hợp kim: ASTM A182 F11, F22
Xếp hạng áp lực:
Mặt bích mù được đánh giá dựa trên khả năng chịu được áp suất ở nhiệt độ cụ thể. Xếp hạng phổ biến bao gồm:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
Kích thước:
Các thông số kích thước chính bao gồm đường kính ngoài, đường kính vòng tròn bu lông và độ dày. Dưới đây là bảng tham khảo cho các kích thước phổ biến:
| Kích thước (NPS) | Đường kính ngoài (OD) | Đường kính vòng tròn bu lông | độ dày | Số lỗ bu lông |
|---|---|---|---|---|
| 1/2 | 3,75 inch | 2,38 inch | 0,44 inch | 4 |
| 2 | 6 giờ 00 phút | 4,75 inch | 0,69 inch | 8 |
| 4 | 9 giờ 00 phút | 7,50 inch | 0,88 inch | 8 |
| 8 | 13,50 phút | 11,75 inch | 1,25 inch | 12 |
| 12 | 19 giờ 00 | 17h00 | 1,62 inch | 16 |
| 16 | 22,50 phút | 20,25 inch | 1,88 inch | 20 |
Các loại khuôn mặt:
Mặt nâng lên (RF)
Mặt phẳng (FF)
Khớp kiểu vòng (RTJ)
Mỗi mặt bích mù được thiết kế để phù hợp với cấu hình đường ống cụ thể và nhu cầu vận hành. Lựa chọn vật liệu phù hợp và tuân thủ các tiêu chuẩn về kích thước là rất quan trọng để đảm bảo hiệu suất bền bỉ và chống rò rỉ.
Mặt bích mù thường được sử dụng trong các ngành công nghiệp như dầu khí, xử lý hóa chất, xử lý nước và sản xuất điện. Khi chọn mặt bích mù, hãy luôn xác minh rằng nó phù hợp với các tiêu chuẩn ASME, ASTM hoặc EN có liên quan. Ngoài ra, hãy đảm bảo khả năng tương thích với vật liệu ống và các điều kiện môi trường (ví dụ: môi trường ăn mòn có thể yêu cầu mặt bích bằng thép không gỉ hoặc được phủ).
Tóm lại, hiểu rõ các tiêu chuẩn và thông số của mặt bích mù giúp đưa ra quyết định sáng suốt cho các dự án cơ sở hạ tầng của bạn. Cho dù để bịt kín tạm thời hay cách ly vĩnh viễn, mặt bích mù được sản xuất tốt sẽ đảm bảo tính toàn vẹn và an toàn của hệ thống.
Nếu bạn rất quan tâm đếnSơn Đông Aiguo rènsản phẩm của hoặc có bất kỳ câu hỏi nào, xin vui lòngliên hệ với chúng tôi!
